Zerspanung für Wärmemanagement

Kühlkörper und Teile
für die Kühltechnik,
nach Ihrer Zeichnung.

Kühlkörper aus Aluminium und Kupfer, Verteiler, Kupferschienen, Halterungen und Rahmen. Vom Einzelteil bis zur Serie, ab Stückzahl 1. Schicken Sie uns Ihre Zeichnung, das Angebot kommt in der Regel innerhalb von 24 Stunden.

Anfrage senden Was wir liefern
Server Server Server Kaltes Wasser rein Warmes Wasser raus Blechteil (Blende) Kupferschiene Rahmen & Träger Verteiler Halteschienen

Orange = die Teile, die wir liefern. Grau = Server und Anschlüsse des Kunden.

Teilespektrum

Was wir für die Kühltechnik fertigen

Vom klassischen Kühlkörper bis zu den Teilen einer Flüssigkühlung. Alles nach Ihrer Zeichnung, einzeln, als Kleinserie oder als wiederkehrende Position.

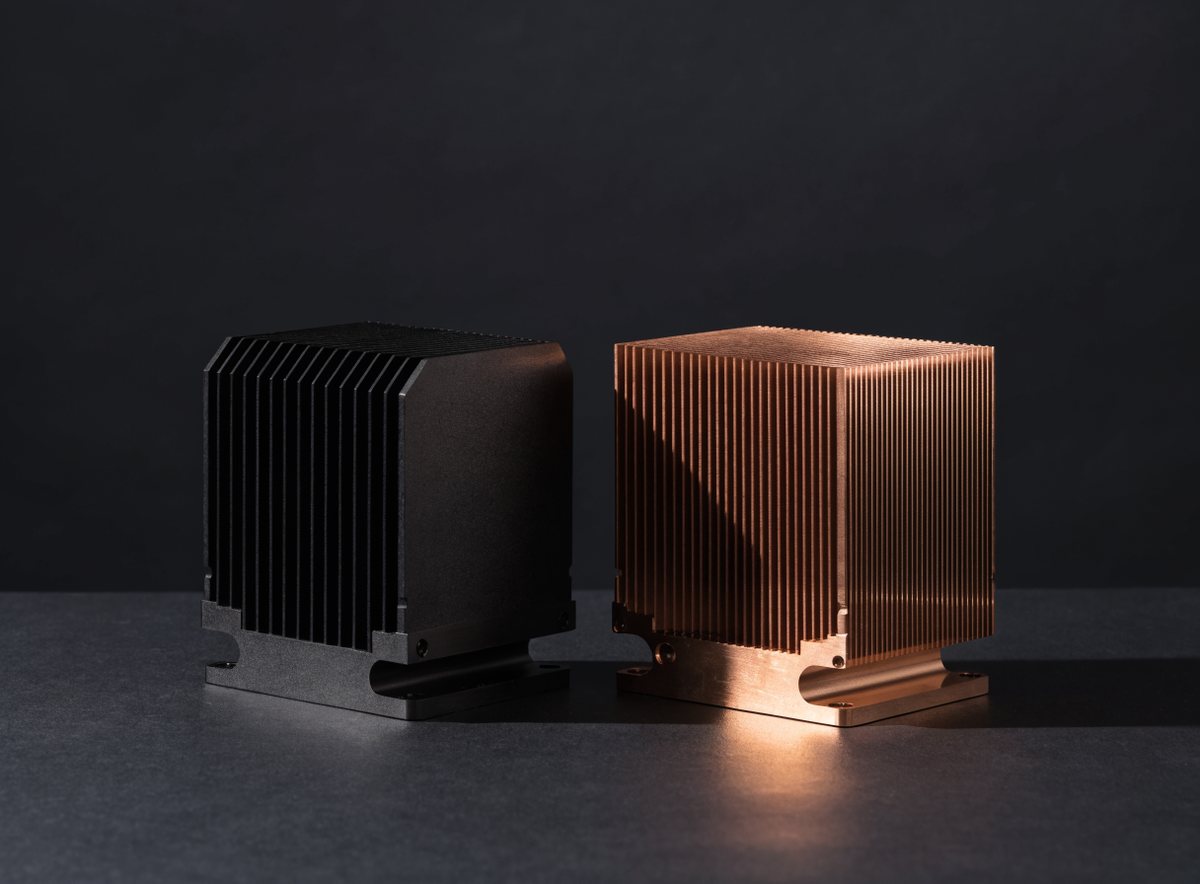

Kühlkörper aus schwarz eloxiertem Aluminium und aus Kupfer

Kühlkörper

Heat Sinks

Gefräst und gedreht, in Aluminium und Kupfer. Auf Wunsch eloxiert, vernickelt oder schwarz beschichtet, einbaufertig geliefert.

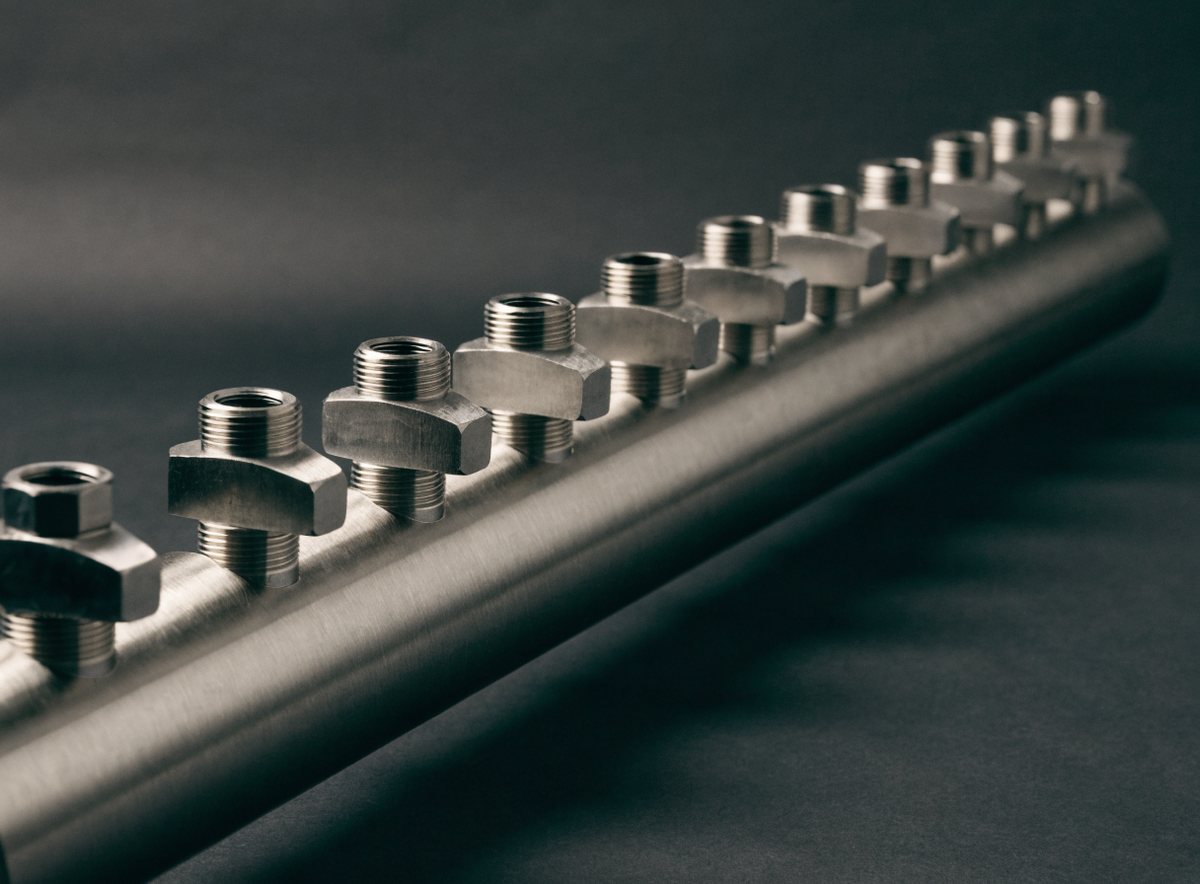

Verteilerrohr aus Edelstahl mit einer Reihe von Abgängen

Verteiler

Manifolds

Verteilt das Kühlmittel im Rack auf die einzelnen Server. Rohrbaugruppen aus Edelstahl und Aluminium, Anschlussblöcke und die passenden Halter, montagefertig geliefert.

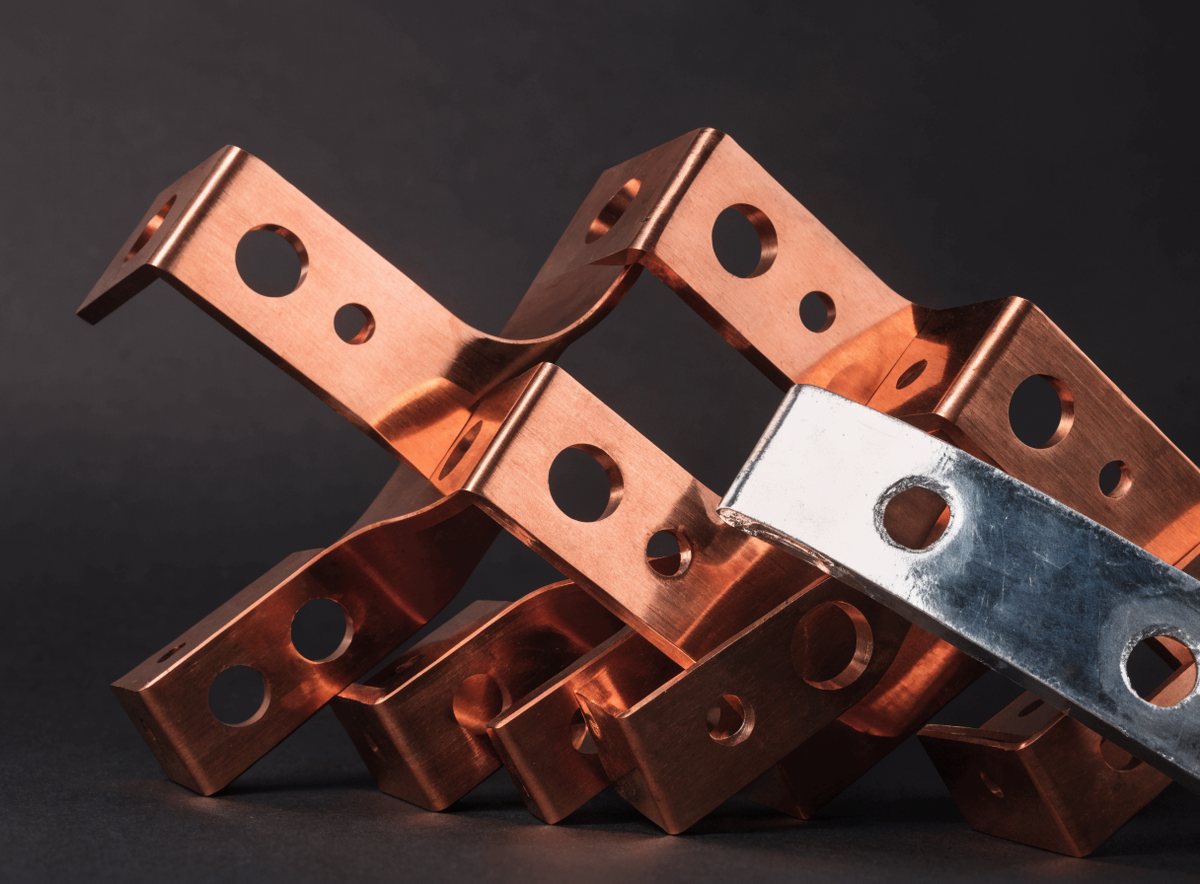

Gekantete Kupferschienen mit Bohrungen, eine davon verzinnt

Kupferschienen

Busbars

Stromschienen für die Versorgung im Rack. Gestanzt, gekantet, gefräst und auf Wunsch verzinnt oder vernickelt.

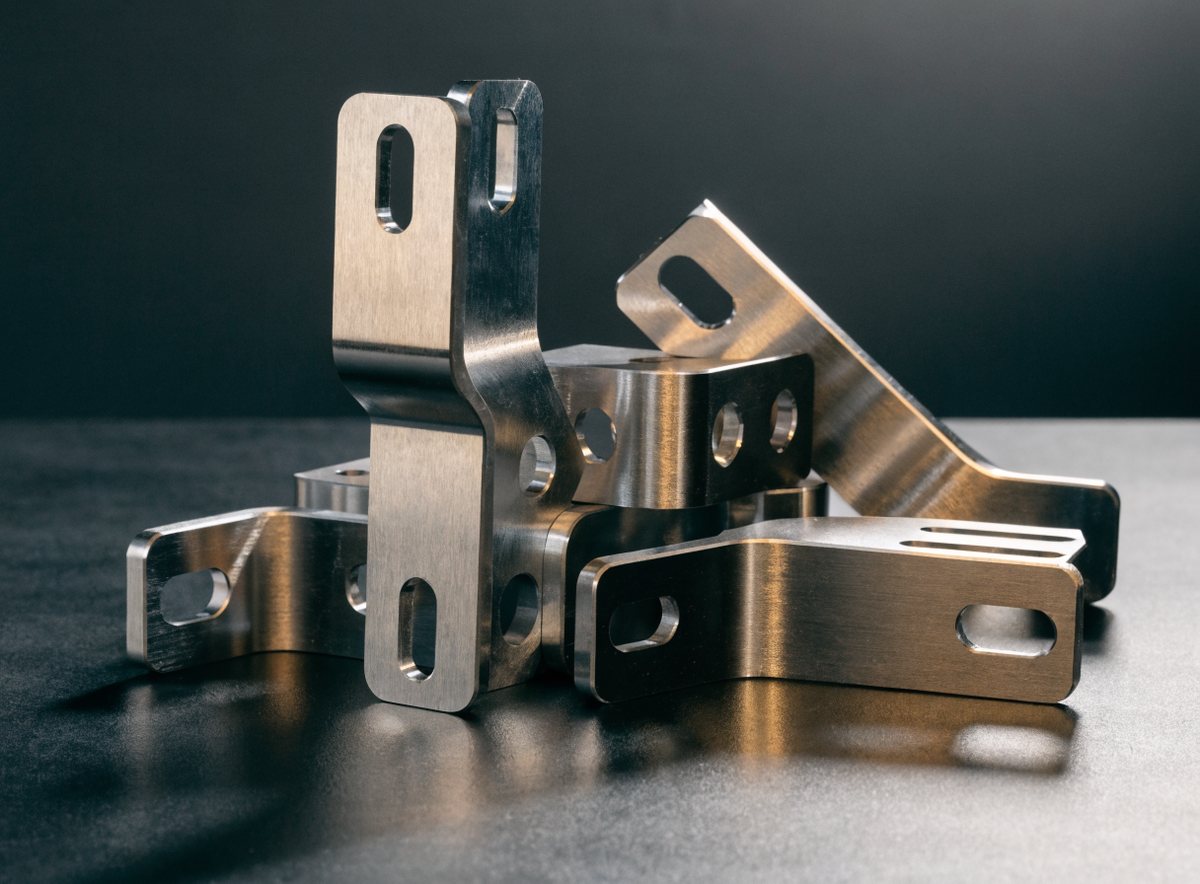

Gefräste Halterungen und Winkel aus Aluminium

Halterungen und Aufnahmen

Brackets

Winkel, Konsolen, Schienen und Aufnahmen, die Kühlplatte, Schlauch und Verteiler an ihrem Platz halten. Klassische Fräs- und Blechteile, unser Kerngeschäft.

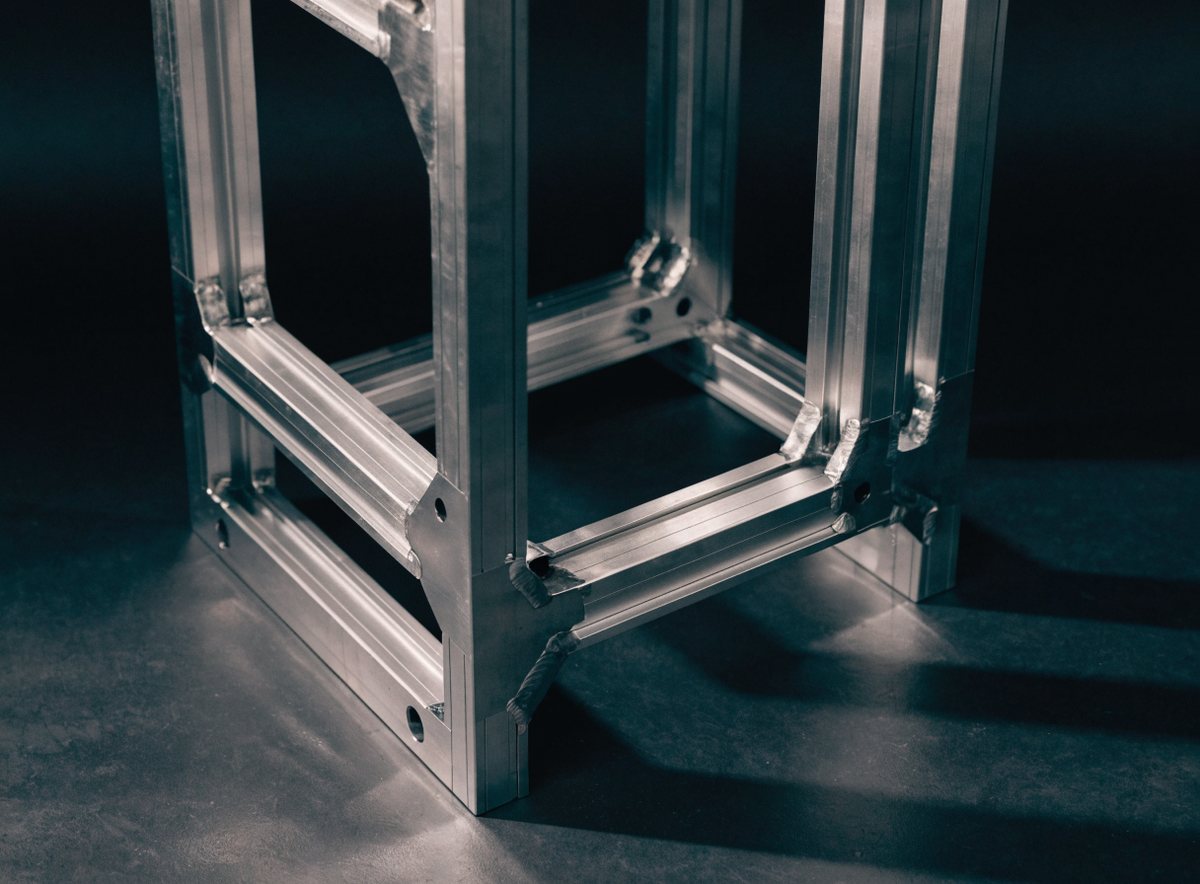

Rahmen aus Aluminiumprofilen

Rahmen und Trägerteile

Frames

Trägerrahmen, Einschübe, Traversen und Eckverbinder. Auf Wunsch mit Oberfläche und passend zum 19-Zoll-Raster.

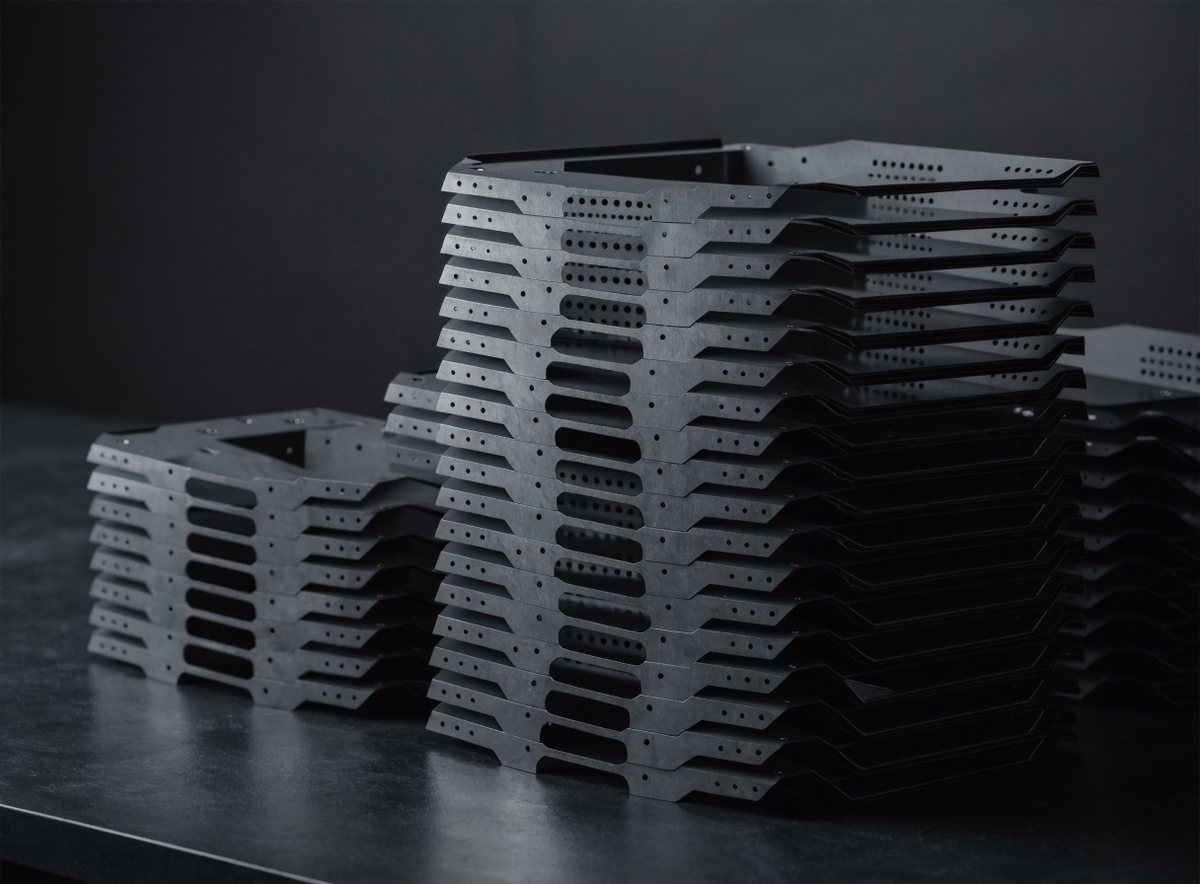

Gestapelte Blechteile mit Lüftungsschlitzen

Gehäuse- und Blechteile

Enclosures

Bleche, Blenden, Abdeckungen und Kanalteile. Lasern, kanten, entgraten, beschichten.

Flüssigkühlung

Wenn Luft nicht mehr reicht

In KI-Rechenzentren zieht ein einzelnes Rack heute 120 Kilowatt und mehr. Da kommt Luftkühlung nicht mehr hinterher, das Kühlmittel wird direkt an den Prozessor geführt. Um jede Kühlplatte herum steckt dann eine Menge klassischer Metallbau, und genau den liefern wir.

Der Markt für Flüssigkühlung wächst weltweit um knapp 29 Prozent im Jahr, weil sich moderne KI-Server mit Luft allein nicht mehr kühlen lassen. Wie das System aufgebaut ist, zeigt die Übersicht oben auf dieser Seite. Für diese Anlagen liefern wir:

Werkstoffe

Kupfer, Aluminium, Edelstahl

In der Flüssigkühlung entscheidet der Werkstoff über Wärmeleitung, Gewicht und Korrosion im Kreislauf. Nennen Sie uns die Werkstoffnummer, dann gibt es keine Verwechslung zwischen ähnlichen Sorten.

Kupfer

  • Cu-ETP (CW004A), der Standard für Schienen und Platten
  • Cu-OF (CW008A), sauerstofffrei, für hohe Leitfähigkeit
  • CuZn und CuSn für Anschluss- und Verbindungsteile

Höchste Wärmeleitung, aber schwer und teuer. Deshalb rechnen wir Kupferteile immer mit Gewicht, nicht nur mit Stückzahl.

Aluminium

  • EN AW-6082 (AlSi1MgMn), fest und gut zerspanbar
  • EN AW-6060 (AlMgSi), für Profile und Rahmen
  • EN AW-5083 (AlMg4,5Mn), seewasserfest, gut schweißbar

Leicht und günstig. Auf Wunsch eloxiert oder hartanodisiert, wenn das Teil im Kreislauf beständig sein muss.

Edelstahl

  • 1.4301 (X5CrNi18-10), der Klassiker, entspricht A2
  • 1.4404 (X2CrNiMo17-12-2), säurebeständig, entspricht A4
  • 1.4571 (X6CrNiMoTi17-12-2), für höhere Temperaturen

Für medienberührte Teile, Anschlüsse und alles, was mit dem Kühlmittel dauerhaft in Kontakt steht.

Qualität und Nachweis

Was Ihr Wareneingang mitgeliefert bekommt

Ein Teil im Kühlkreislauf sitzt über Hardware, die ein Vielfaches davon kostet. Deshalb legen wir die Nachweise gleich bei, statt sie später nachzureichen. Sagen Sie schon in der Anfrage, was Sie brauchen, dann ist es eingepreist.

MaßprotokollGemessene Istwerte zu den geprüften Maßen Ihrer Zeichnung
Werkstoffzeugnis 3.1Abnahmeprüfzeugnis nach EN 10204 zur Charge
DichtheitsprüfungAuf Wunsch, mit Angabe von Prüfart und Prüfdruck
ErstmusterberichtVollständige Maßaufnahme vor der Serienfreigabe

Toleranzen nach DIN ISO 2768, Passungen nach ISO 286, Form und Lage nach ISO 1101. Steht auf Ihrer Zeichnung eine Prüfvorschrift, die wir nicht abdecken können, sagen wir das vor dem Angebot und nicht nach der Lieferung.

Ablauf

Zeichnung hochladen, Angebot in 24 Stunden

Kein Konfigurator, kein Registrierungszwang. Sie schicken die Zeichnung, wir melden uns mit Preis und Termin.

01

Zeichnung schicken

PDF, dazu am besten das 3D-Modell als STEP, für Blechteile auch DXF. Nennen Sie Werkstoff, Stückzahl, geforderte Prüfungen und Ihren Wunschtermin.

02

Technische Prüfung

Wir sehen uns Geometrie, Toleranzen und Fügeverfahren an und fragen offene Punkte nach, bevor ein Preis genannt wird. Rückfragen kommen vor der Fertigung, nicht danach.

03

Angebot und Lieferung

Sie bekommen ein Angebot mit Preis, Lieferzeit und den enthaltenen Nachweisen. Nach Freigabe läuft alles über einen Ansprechpartner, in Euro und mit deutscher Rechnung.

Prototypen und Kleinserien von 5 bis 50 Teilen sind bei uns keine lästige Ausnahme, sondern der Normalfall. Große Anbieter winken bei diesen Stückzahlen ab, Direktanbieter aus Fernost verlangen Mindestmengen. Wir fangen bei Stückzahl 1 an.

Häufige Fragen

Fragen & Antworten

Liefern Sie auch Kühlplatten (Cold Plates)?
Als Standardartikel nicht. Eine Cold Plate ist kein normales Frästeil: Die Kanäle müssen dicht verschlossen werden, meist im Vakuum-Lötofen, und jedes einzelne Teil wird auf Dichtheit geprüft. Unser Feld ist die Mechanik rundherum, also Verteiler, Kupferschienen, Halterungen, Rahmen und Gehäuseteile. Steht die Kühlplatte trotzdem auf Ihrer Stückliste, schicken Sie uns die Zeichnung mit der Prüfvorschrift. Sie bekommen dann eine klare Aussage, ob wir sie darstellen können oder ob Sie dafür besser einen Spezialisten nehmen.
Ab welcher Stückzahl bekomme ich ein Angebot?
Ab Stückzahl 1. Prototypen und Kleinserien von 5 bis 50 Teilen sind für uns der Normalfall und nicht die Ausnahme. Genau dort winken große Anbieter ab und Direktanbieter aus Fernost verlangen Mindestmengen.
Welche Werkstoffe kommen infrage?
Kupfer Cu-ETP (CW004A) und sauerstofffreies Cu-OF (CW008A) für Kühlplatten und Stromschienen, Aluminium EN AW-6082, EN AW-6060 und EN AW-5083 für Verteiler, Rahmen und Gehäuseteile sowie Edelstahl 1.4301 und 1.4404 für medienberührte Teile. Oberflächen wie Vernickeln, Verzinnen oder Eloxieren liefern wir auf Wunsch mit.
Bekomme ich eine dokumentierte Dichtheitsprüfung?
Auf Wunsch ja. Nennen Sie uns in der Anfrage die geforderte Prüfart, den Prüfdruck und ob jedes Teil oder eine Stichprobe geprüft werden soll. Das gehört in die Kalkulation, weil eine Prüfung über alle Teile den Preis deutlich verändert.
Wie lange dauert die Lieferung?
Jedes Teil wird für Sie gefertigt, wir haben keine Lagerware. Rechnen Sie je nach Teil, Werkstoff und Stückzahl mit mehreren Wochen. Den verbindlichen Termin nennen wir im Angebot und sagen vorher ehrlich, wenn ein Wunschtermin nicht zu halten ist.
Liefern Sie komplette Kühlverteiler oder CDU-Schränke?
Nein. Komplette Geräte mit Pumpen, Wärmetauscher und Regelung sind nicht unser Feld. Wir liefern die Metallteile, die darin und im Rack verbaut werden.
